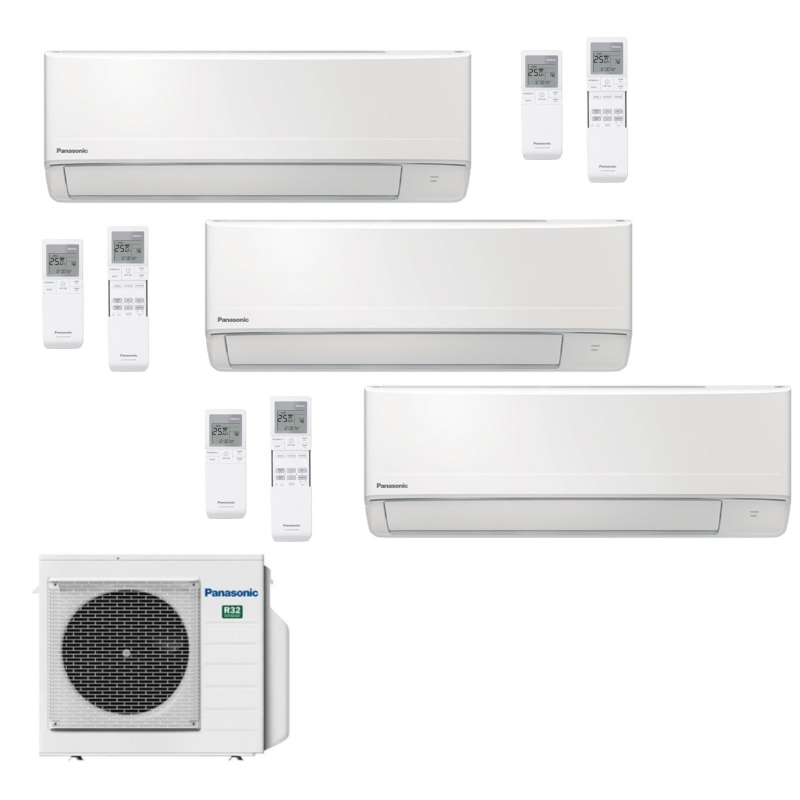

Multi Split 3x1 Panasonic CU-3TZ52TBE + 2X CS-TZ25CKEW + CS-TZ35CKEW

Prestaties van de Buitenunit (Cu-3tz52tbe)

Koelcapaciteit (nominaal): 5,20 kW (1,80 kW-omvormer Werkbereik op 6,60 KW)

Capaciteit verwarming (nominaal): 6,80 KW (1,60 kW-omvormer Werkbereik bij 7,50 kW)

Seizoensgebonden energieclassificatie (koud / warmte): A ++ / A +

Seer efficiency coefficient (cold): 7,60

Efficiëntiecoëfficiënt Scop (warmte): 4,20

Geluiddruk (koud / warmte): 48/48 dB (A)

Netto-afmetingen (op x an x PR): 795 x 875 x 320 mm

Netto motorgewicht: 71 kg

Gas Koelgas / Originele belasting: R32 / 2.1 KG

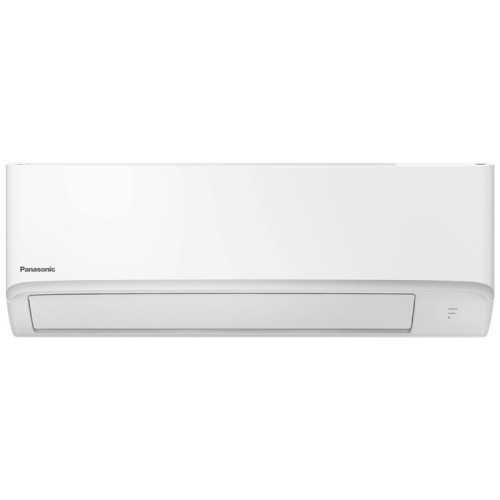

Inclusief interne eenheden (Split TZ-serie)

Secundaire splitsingen (2 eenheden): CS-TZ25CEW (2,50 kW COLD / 3.30 kW Heat per eenheid)

Hoofdsplit (1 eenheid): CS-TZ35CKEW (3,50 kW koud / 4,00 kW Heat)

Minimale geluidsdruk (stille modus): 20 dB (A) (ultrasilentie voor rust)

Nettafmetingen van elke split (een x op x PR): 779 x 290 x 209 mm

Netto gewicht per muurschildering: 8 kg

Diameter van leidingen (alle eenheden): Vloeistof 1/4 - gas 3/8

Geïntegreerde draadloze connectiviteit: Wi-Fi-serie inbegrepen (besturing via internet)

✔️ Buitenontwerp van grote capaciteit en slappe: De buitenunit CU-3TZ52TBE heeft een elastisch bereik van de interieurcapaciteit verbonden van 4,5 tot 9,5 kW. Bij het aansluiten van een asymmetrische combinatie die een totale geïnstalleerde belasting van 8,5 kW (2,5 + 2,5 + 3,5 kW) toevoegt, werkt de compressor in een optimaal, evenwichtig en veilig bereik binnen de specificaties van de koeling engineering.

✔️ Splitst met ultra-compact chassis: De drie binneneenheden van het TZ-assortiment hebben een geoptimaliseerde breedte van slechts 779 mm. Dit vergemakkelijkt opmerkelijk de plaatsing op de deurkozijnen of in gangen en blijft met ernstige architecturale ruimtebeperkingen, die een schone en minimalistische esthetiek biedt.

✔️ Geïntegreerde home automatisering draadloze connectiviteit: Elke splitsing omvat vooraf geïnstalleerde fabriek zijn eigen draadloze ontvangermodule voor controle via internet. Het staat individueel beheer van elke kamer van uw smartphone of tablet toe en is volledig compatibel met logische besturing door spraakopdrachten via de belangrijkste digitale assistenten van de markt.

✔️ Akoestisch comfort geoptimaliseerd voor slaapkamers: De interieureenheden slagen erin om de interne aerodynamische ruis te verzachten dankzij een geoptimaliseerd ventilatorontwerp, een geluidsdruk van slechts 20 dB (A (A) in de lagere modus (S-BA / Silent-modus) op te nemen, waardoor een pauze van hoge kwaliteit is.

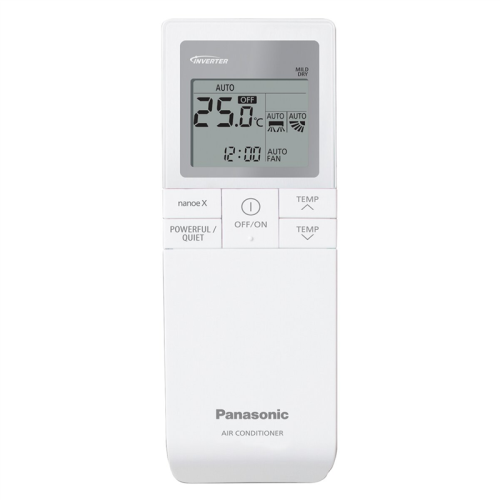

✔️ Geavanceerde muurbesturingsbeugel: Naast de meegeleverde draadloze bediening met elke eenheid, biedt het systeem optionele compatibiliteit met de bekabelde muurknop Panasonic (Referentiemodel CZ-RD517C), ideaal voor residentiële of commerciële installaties die een vaste bedieningsinterface vereisen.

Hoe verdelt de koude vermogen de 5,20 kW-motor tussen asymmetrische eenheden?

De verdeling van het koelvermogen is volledig intelligent en wordt elektronisch gecoördineerd door de externe expansiekleppen van Panasonic. Elke binnenunit het heeft zijn eigen thermische leesprobes. Als u een enkel verblijf inschakelt, zal de compressor zijn snelheid aanpassen om de exacte capaciteit te leveren die door dat gebied wordt gevraagd met minimaal elektriciteitsverbruik. Als de drie verblijven tegelijkertijd worden geactiveerd, zal de externe motor zijn 5,20 kW nominale totale capaciteit en proportioneel tussen de drie actieve koeltakken volgens uw behoeften aangesproken.

Welke maximale lengtes en buislimieten moeten worden gerespecteerd in de installatie van deze 3x1-kit?

Volgens het tabblad Officiële specificaties van het CU-3TZ52TBE-model ondersteunt de koelinstallatie een totale opgebouwde pijplengte van maximaal 50 meter door de drie takken van de installatie toe te voegen. Bovendien is de maximale afstand van de buitenmotor tot één toegelaten binnenunit het is 25 meter. Wat de hoogteafmetingen betreft, verdraagt het systeem een maximale verticale tarief van maximaal 15 meter tussen de buitenunit en het interieur, dat een correcte terugkeer van olie naar de compressor garandeert.

Vanaf welke afstand van de pijpleiding nodig is om extra lading van koelvloeistof R32 toe te voegen?

Het multi-split-systeem is vooraf geladen vanuit de fabriek met R32-koelmiddel. De maximale verdere laadlengte die het brongas dekt, is van een totaal opgehoopt van 30 meter. Als de som van de drie onafhankelijke koellijnen van uw installatie deze drempel van 30 meter overschrijdt, moet het geautoriseerde installatieprogramma een extra hoeveelheid gas van 20 gram toevoegen voor elke extra buismeter die is geïnstalleerd, totdat het totale limiet van de installatie bereikt.
