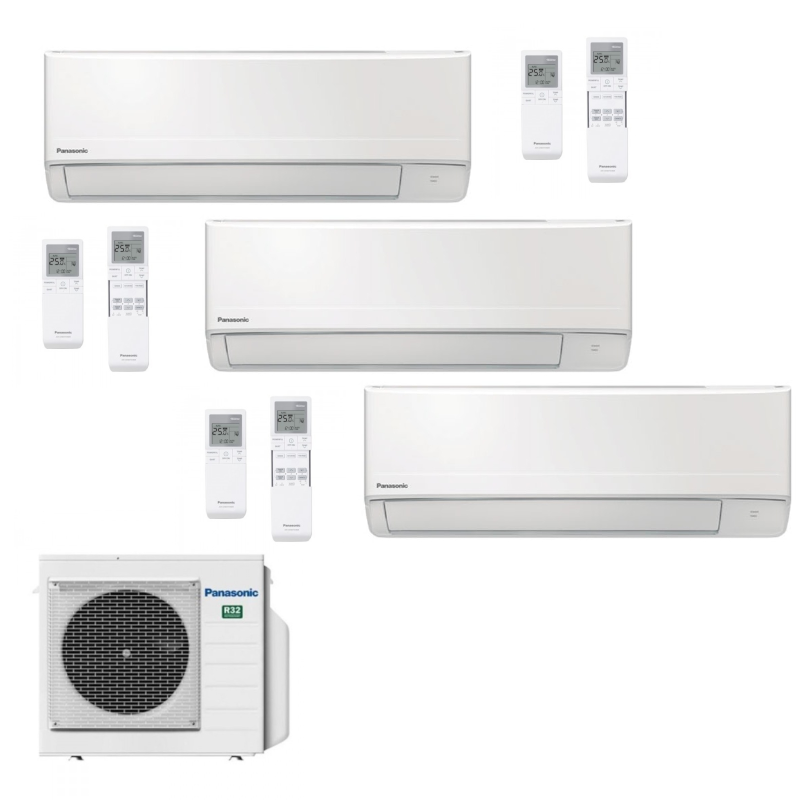

Multi Split 3x1 Panasonic CU-3Q52TBE + 3X CS-TZ25KEW

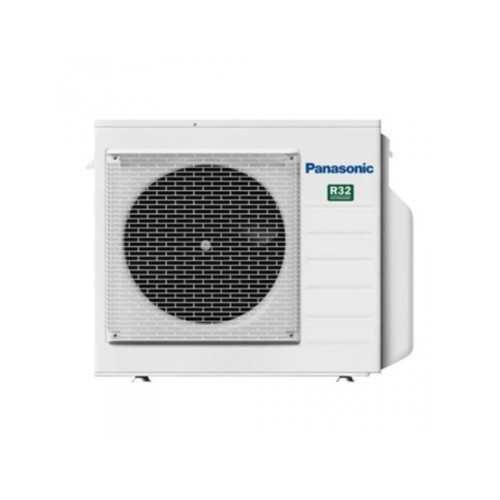

Prestaties van de Buitenunit (Cu-3tz52tbe)

Koelcapaciteit (nominaal): 5,20 kW (1,80 kW-omvormer Werkbereik op 6,60 KW)

Capaciteit verwarming (nominaal): 6,80 KW (1,60 kW-omvormer Werkbereik bij 7,50 kW)

Seizoensgebonden energieclassificatie (koud / warmte): A ++ / A +

Seer efficiency coefficient (cold): 7,60

Efficiëntiecoëfficiënt Scop (warmte): 4,20

Geluiddruk (koud / warmte): 48/48 dB (A)

Netto-afmetingen (op x an x PR): 795 x 875 x 320 mm

Netto motorgewicht: 71 kg

Gas Koelgas / Originele belasting: R32 / 2.1 KG

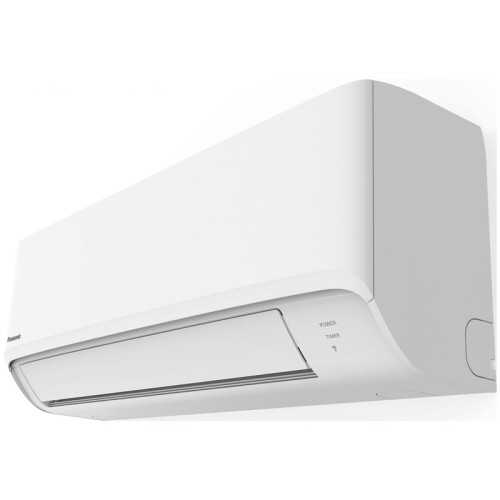

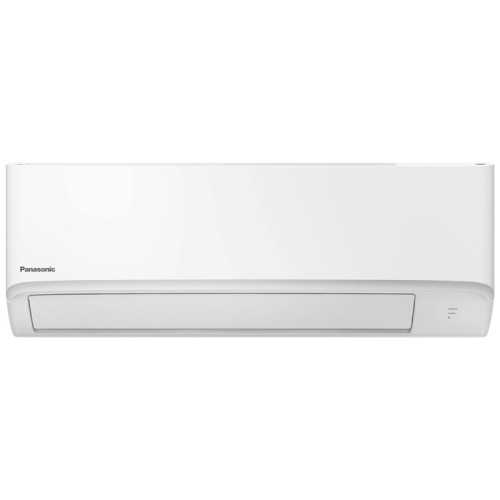

Symmetrische interieureenheden (3x CS-TZ25CKEW / CS-TZ25WKEW)

Commercieel bereik / serie: Split tz ultracompact [cite: 20]

Individuele koelcapaciteit: 2,50 kW [cite: 26]

Individuele warmtecapaciteit: 3,30 kW [cite: 26]

Minimale geluidsdruk (stille modus): 20 dB (A) [cite: 26]

Nettafmetingen van elke split (een x op x PR): 779 x 290 x 209 mm [cite: 26]

Netto gewicht per muurschildering: 8 kg [cite: 26]

Diameter van pijpen (elk): Vloeistof 1/4 - gas 3/8 [cite: 26]

Geïntegreerde draadloze connectiviteit: Wi-Fi-serie inbegrepen (besturing via internet) [cite: 25, 26]

✔️ Buitenontwerp van grote capaciteit en slappe: De buitenunit CU-3TZ52TBE heeft een elastisch bereik van de interieurcapaciteit verbonden van 4,5 tot 9,5 kW. Bij het aansluiten van een symmetrische combinatie van drie eenheden van 2,5 kW (het toevoegen van een totale geïnstalleerde belasting van 7,5 kW), werkt de compressor in een optimaal, evenwichtig en veilig bereik binnen de specificaties van de koeling engineering[cite: 13, 20].

✔️ splitst met ultra-compact chassis: De drie interieureenheden van het TZ-bereik hebben een geoptimaliseerde breedte van slechts 779 mm[cite: 26]. Dit faciliteerden zijn plaatsing op deurkozijnen of in gangen en blijft met ernstige architecturale ruimtebeperkingen, met een schone en minimalistische esthetiek[cite: 10].

✔️ Geïntegreerde home automatisering draadloze connectiviteit: Elke splitsing omvat vooraf geïnstalleerde fabriek zijn eigen draadloze ontvangermodule voor controle via internet[cite: 25, 26]. Het staat individueel beheer van elke kamer van uw smartphone of tablet toe en is volledig compatibel met spraakopdrachtlogica door de belangrijkste digitale assistenten van de markt[cite: 12].

✔️ Akoestisch comfort geoptimaliseerd voor slaapkamers: De interieureenheden slagen erin de interne aerodynamische ruis te miteneren dankzij een geoptimaliseerd ventilatorontwerp, een geluidsdruk van slechts 20 dB (A) in de lagere modus (S-BA / Silent-modus) op te nemen, waardoor een pauze van hoge kwaliteit in de kamers is[cite: 26, 28].

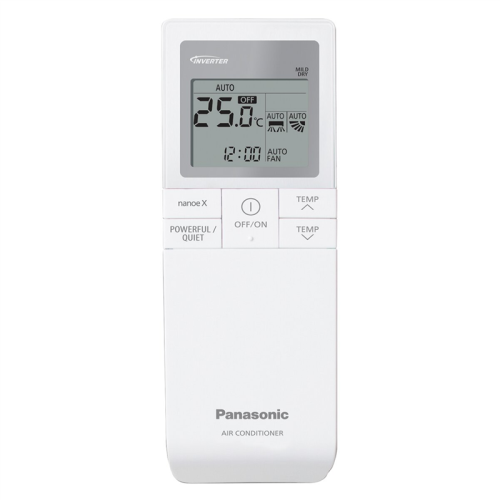

✔️ Geavanceerde muurbesturingsbeugel: Naast de meegeleverde draadloze bediening met elke eenheid, biedt het systeem optionele compatibiliteit met de bekabelde muurknop Panasonic (Referentiemodel CZ-RD517C), ideaal voor residentiële of commerciële installaties die een vaste bedieningsinterface vereisen[cite: 22, 24].

Hoe distribueer je de koude kracht de motor van 5,20 kW tussen de drie eenheden van 2,5 kW?

De verdeling van het koelvermogen is volledig intelligent en wordt elektronisch gecoördineerd door de externe expansiekleppen van Panasonic. Elke binnenunit het heeft zijn eigen thermische leesprobes. Als u een enkel verblijf inschakelt, zal de compressor zijn snelheid aanpassen om de exacte capaciteit te leveren die door dat gebied wordt gevraagd met minimaal elektriciteitsverbruik. Als de drie verblijven tegelijkertijd worden geactiveerd, vraagt de buitenmotor de buitenmotor en proportioneel tussen de drie actieve koeltakken van de drie actieve koeltakken.

Welke maximale lengtes en buislimieten moeten worden gerespecteerd in de installatie van deze 3x1-kit?

Volgens het tabblad Officiële specificaties van het CU-3TZ52TBE-model ondersteunt de koelinstallatie een totale opgebouwde pijplengte van maximaal 50 meter door de drie takken van de installatie toe te voegen. Bovendien is de maximale afstand van de buitenmotor tot één toegelaten binnenunit het is 25 meter. Wat de hoogteafmetingen betreft, verdraagt het systeem een maximale verticale tarief van maximaal 15 meter tussen de buitenunit en het interieur, dat een correcte terugkeer van olie naar de compressor garandeert.

Vanaf welke afstand van de pijpleiding nodig is om extra lading van koelvloeistof R32 toe te voegen?

Het multi-split-systeem komt vooraf geladen van fabriek met R32-koelmiddel[cite: 4, 13]. De maximale verdere laadlengte die het brongas dekt, is van een totaal opgehoopt van 30 meter. Als de som van de drie onafhankelijke koellijnen van uw installatie deze drempel van 30 meter overschrijdt, moet het geautoriseerde installatieprogramma een extra hoeveelheid gas van 20 gram toevoegen voor elke extra buismeter die is geïnstalleerd, totdat het totale limiet van de installatie bereikt.
