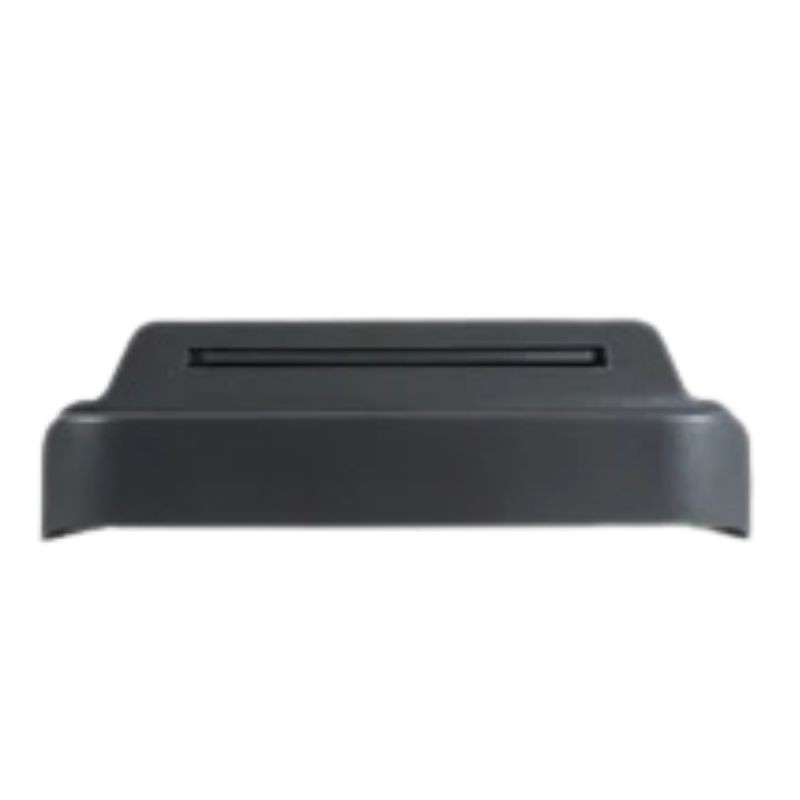

R-REU-OVC Cubierta para instalaciones exteriores

Rinnai R-REU-OVC

Deflector de protección aerodinámica para evacuación exterior. Garantía de estabilidad en la combustión frente a vientos y corrientes cruzadas.

Estudio de Ingeniería: Dinámica de Fluidos y Protección de Tiro Exterior

La instalación de generadores térmicos a gas en fachadas, terrazas o galerías abiertas simplifica el diseño de interiores pero introduce un vector crítico de inestabilidad: la acción del viento sobre el tiro de evacuación. Cuando una corriente de aire incide directamente sobre la salida de humos de un calentador estanco convencional, genera una contrapresión estática que bloquea el presostato diferencial o deforma la geometría de la llama, provocando paradas de seguridad imprevistas. El accesorio deflector Rinnai R-REU-OVC resuelve este problema mecánico mediante un diseño de lamas difusoras de ingeniería aerodinámica. Su estructura desvía la energía cinética del aire exterior, permitiendo que los gases de combustión salgan de manera fluida y constante al ambiente. Este componente transforma la configuración del aparato en tiro tipo A para exteriores, manteniendo las tasas de mezcla de gas y oxígeno en valores óptimos y garantizando la eficiencia del intercambiador de calor.

📈 Continuidad operativa garantizada: Minimiza las intervenciones del servicio técnico por falsas alarmas de obstrucción.

Optimización técnica para instalaciones de ACS al aire libre y resistencia a la intemperie

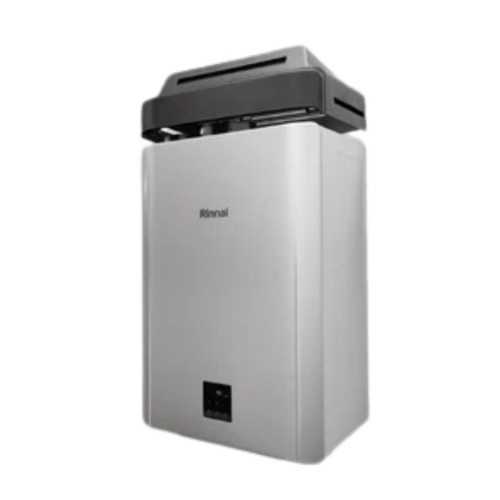

El deflector de viento Rinnai R-REU-OVC ha sido concebido para responder a las exigencias arquitectónicas modernas, donde la reubicación de los aparatos de producción de agua caliente sanitaria hacia los espacios exteriores es una práctica habitual para ganar metros cuadrados útiles en las viviendas. Este dispositivo técnico se instala de forma directa sobre la boca superior de expulsión de los calentadores Rinnai Infinity, actuando como un escudo dinámico. Al canalizar la salida de los productos de la combustión directamente hacia el frente de forma controlada, elimina la necesidad de desplegar costosas chimeneas de tramos verticales u horizontales por la fachada.

La fabricación de la cubierta R-REU-OVC emplea materiales de alta resistencia térmica y mecánica, capaces de soportar de forma continua las elevadas temperaturas de los humos procedentes de la combustión del gas sin sufrir deformaciones ni pérdidas de propiedades estructurales. Su chasis cuenta con un tratamiento anticorrosión específico que tolera la exposición directa a los rayos ultravioleta, la lluvia y los ambientes húmedos propios de zonas costeras, manteniendo una larga vida útil en consonancia con la durabilidad de los calentadores que protege.

Al integrar este accesorio, el instalador profesional garantiza una evacuación de humos limpia y segura. El diseño interior está calibrado para mantener la contrapresión del extractor del calentador en los parámetros exactos dictados por la ingeniería japonesa de Rinnai, evitando que la electrónica module a la baja la potencia del aparato por lecturas erróneas de flujo de aire y asegurando el confort térmico del usuario final en cualquier época del año.

Criterios de Instalación y Montaje en Fachada Exterior

La colocación de la cubierta deflectora Rinnai R-REU-OVC debe efectuarse siguiendo estrictamente las directrices del manual del instalador. El accesorio se inserta sobre la conexión de salida de gases de la zona superior del calentador mural, asegurando que el encaje quede perfectamente alineado y asentado para evitar fugas laterales de humos antes de su paso por las lamas difusoras.

Es fundamental recordar que la instalación exterior del conjunto calentador mas deflector exige respetar las normativas locales vigentes respecto a las distancias mínimas a ventanas, puertas, esquinas o rejillas de ventilación secundarias del edificio. Al quedar libre de tuberías verticales, el área perimetral de expulsión frontal debe mantenerse despejada de obstáculos o elementos combustibles para permitir una correcta dilución de los gases calientes en la atmósfera abierta.
