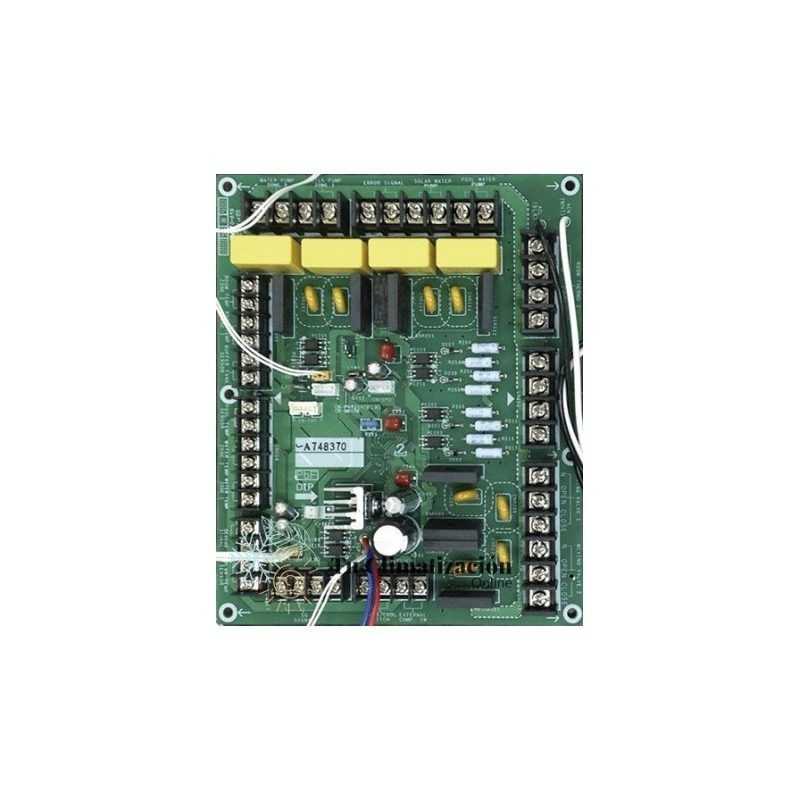

PCB pour fonctions supplémentaires CZ-NS4P Panasonic Aquarea

PCB pour les fonctions avancées Panasonic CZ-NS4P.

Les pompes à chaleur Aquarea offrent la possibilité de connecter des accessoires utiles, comme un thermostat de salle externe ou d'intégrer la pompe à chaleur dans un système GLT en utilisant des interfaces externes. Pour ce faire, il faut installer la plaque de base électronique CZ-NS4P.

Fonctions de télécommande supplémentaires en cas de connexion au circuit imprimé supplémentaire CZ-NS4P

L'installation du circuit imprimé supplémentaire CZ-NS4P permet de sélectionner ou de régler les fonctions supplémentaires suivantes par télécommande :

Contrôle et régulation de la température d'un dépôt d'inertie connecté

Sélectionner un dépôt d'inertie connecté ainsi que régler la différence de température (ΔT). Il est seulement disponible si le dépôt d'inertie est activé.

Réglementation de 2 circuits de chauffage (y compris le chauffage de piscine)

Sélection du nombre de circuits de chauffage. Si un système avec deux circuits de chauffage est sélectionné, il doit être indiqué si le circuit de chauffage correspondant est utilisé pour chauffer une pièce ou une piscine. Si vous avez sélectionné "pool", vous devez ajuster une différence de température "ΔT pour piscine" entre 2 et 10 K.

Disconnection ext. of the unité extérieure

Contact sec pour un signal d'entrée externe pour éteindre le compresseur dans le unité extérieure (si le contact est fermé).

La fonction doit être activée par télécommande de la pompe à chaleur.

Intégration d'une station solaire

Choix du gisement d'inertie ou de l'accumulateur de CADS pour la connexion solaire ou l'ajustement de la différence de température de sur et hors, la température de protection contre les gels et la limite de température supérieure. Il est seulement disponible si la connexion solaire est activée.

Avis de défaillance externe

Contact sec pour l'émission d'un signal d'avertissement de bug (si le contact est fermé) à une unité d'indication externe.

Bien que le bug ait été confirmé par une indication externe, le signal d'avertissement de bogues reste actif à l'interne.

Contrôle de puissance

Limitation du courant de fonctionnement selon l'exigence de puissance actuelle par un signal d'entrée de 0 à 10 volts.

Pour des raisons de sécurité, un courant d'exploitation minimal est créé dans tous les appareils. Pour le changement entre les deux niveaux de puissance, une hystérie de commutation de 0,2 V est appliquée (voir tableau).

Les valeurs de tension ne sont considérées que jusqu'au premier décimal et ne sont pas arrondies. Les affectations suivantes sont appliquées entre le signal d'entrée et le niveau de puissance:

Interrupteur de chauffage/réfrigérateur

Contact sec pour le changement entre le chauffage (contact ouvert) et le refroidissement (contact fermé). La fonction doit être activée et configurée par télécommande de la pompe à chaleur.
