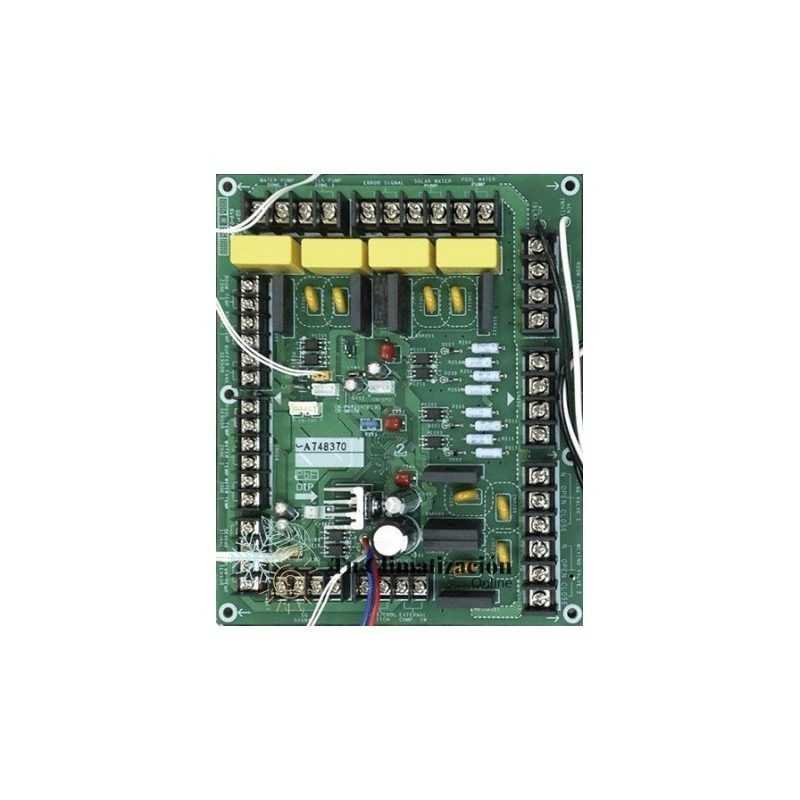

PCB para funciones adicionales CZ-NS4P Panasonic Aquarea

PCB para funciones avanzadas Panasonic CZ-NS4P.

Las bombas de calor Aquarea ofrecen la posibilidad de conectar accesorios útiles, como por ejemplo un termostato de sala externo o de integrar la bomba de calor en un sistema GLT mediante interfaces externas. Para ello, es necesario instalar la Placa base electrónica CZ-NS4P.

Funciones adicionales del control remoto en caso de conexión al circuito impreso adicional CZ-NS4P

La instalación del circuito impreso adicional CZ-NS4P permite las siguientes funciones adicionales que se pueden o deben seleccionar o ajustar mediante el control remoto:

Control y regulación de la temperatura de un depósito de inercia conectado

Selección de un depósito de inercia conectado, así como el ajuste de la diferencia de temperatura (ΔT). Solo está disponible si el depósito de inercia está activado.

Regulación de 2 circuitos de calefacción (incl. calefacción de piscina)

Selección del número de circuitos de calefacción. Si se selecciona un sistema con dos circuitos de calefacción, se debe indicar si el circuito de calefacción respectivo se usa para la calefacción de una habitación o de la piscina. Si se ha seleccionado «piscina», se debe ajustar una diferencia de temperatura «ΔT para piscina» de entre 2 y 10 K.

Desconexión ext. de la unidad exterior

Contacto seco para una señal de entrada externa para apagar el compresor en la unidad exterior (si el contacto está cerrado).

La función se debe habilitar mediante el control remoto de la bomba de calor.

Integración de una estación solar

Selección del depósito de inercia o del acumulador deACS para la conexión solar o el ajuste de la diferencia de temperatura de encendido y apagado, de la temperatura de protección contra heladas y del límite superior de temperatura. Solo está disponible si la conexión solar está activada.

Aviso de fallo externo

Contacto seco para la emisión de una señal de aviso de fallo (si el contacto está cerrado) a una unidad de indicación externa.

Aunque se haya confirmado el fallomediante una indicación externa, la señal de aviso de fallo permanece activa internamente.

Control de potencia

Limitación de la corriente operativa según el requerimiento de potencia actual mediante una señal de entrada de 0–10 voltios.

Por motivos de seguridad, se crea una corriente operativa mínima en todos los aparatos. Para el cambio entre los dos niveles de potencia se aplica una histéresis de conmutación de 0,2 V (véase la tabla).

Los valores de tensión se consideran solo hasta el primer decimal y no se redondean. Se aplican las siguientes asignaciones entre la señal de entrada y el nivel de potencia:

Interruptor de calefacción/refrigeración

Contacto seco para la conmutación entre calefacción (contacto abierto) y refrigeración (contacto cerrado). La función se debe habilitar y configurar mediante el control remoto de la bomba de calor.
