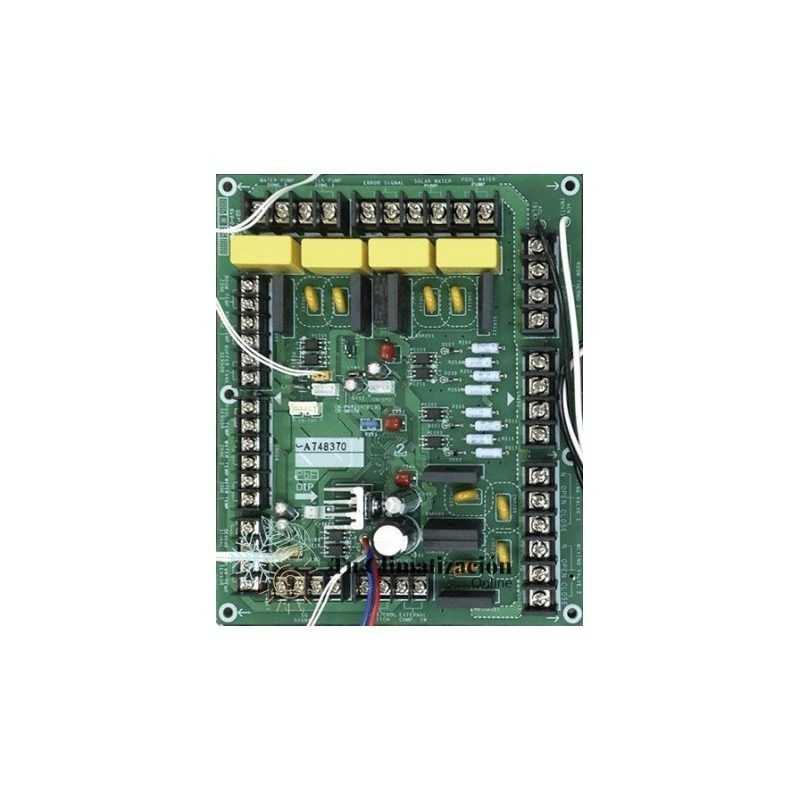

PCB voor extra functies CZ-NS4P Panasonic Aquarea

PCB's voor geavanceerde functies Panasonic Z-NS4P.

Aquarea-warmtepompen bieden de mogelijkheid om bruikbare toebehoren aan te sluiten, zoals bijvoorbeeld een thermostaat voor een buitenruimte of om de warmtepomp via externe interfaces in een GLT-systeem te integreren. Hiervoor moet het elektronische basisbord CZ-NS4P worden geïnstalleerd.

Aanvullende functies van de afstandsbediening bij aansluiting op de extra printplaat CZ-NS4P

De installatie van het extra printed circuit CZ-NS4P maakt de volgende extra functies mogelijk die door de afstandsbediening kunnen of moeten worden geselecteerd of ingesteld:

Temperatuurcontrole en -regulatie van een aangesloten traagheidsreservoir

Selectie van een aangesloten traagheidsreservoir en aanpassing van het temperatuurverschil (ΔT). Het is alleen beschikbaar als de traagheidstoestel is ingeschakeld.

Regeling van 2 verwarmingscircuits (inclusief zwembadverwarming)

Selectie van het aantal verwarmingscircuits. Indien een systeem met twee verwarmingscircuits wordt geselecteerd, moet worden vermeld of het respectieve verwarmingscircuit wordt gebruikt voor de verwarming van een kamer of van het zwembad. Als zwembad» is geselecteerd, moet een temperatuurverschil ΔΔT voor zwembad tussen 2 en 10 K worden ingesteld.

Ontkoppeling ext. van de buitenunit

Droge aansluiting voor een extern signaal om de compressor op de buitenunit (indien het contact gesloten is).

De functie moet via de afstandsbediening van de warmtepomp worden ingeschakeld.

Integratie van een zonnecentrale

Selectie van de traagheidsreservoir of van de Huishoudelijk warm water-accu voor de zonne-aansluiting of aanpassing van het verschil tussen de aan- en uitschakeltemperatuur, de vriestemperatuur en de bovengrens. Het is alleen beschikbaar als de zonne-aansluiting is ingeschakeld.

Externe foutmelding

Droge aansluiting voor het uitzenden van een foutmelding (als de aansluiting gesloten is) aan een externe aanwijzingseenheid.

Zelfs als de storing door een externe indicatie is bevestigd, blijft het storingswaarschuwingssignaal intern actief.

Stroomcontrole

Beperking van de werkstroom volgens het huidige vermogenseisen door middel van een 0–10 volt inputsignaal.

Om veiligheidsredenen wordt in alle apparaten een minimale werkstroom gecreëerd. Voor de wisseling tussen de twee stroomniveaus wordt een schakelhysteresis van 0,2 V toegepast (zie tabel).

De spanningswaarden worden slechts tot de eerste decimale waarde in aanmerking genomen en worden niet afgerond. De volgende toewijzingen tussen het inputsignaal en het stroomniveau gelden:

Verwarming/koeling

Dry contact voor het schakelen van verwarming (open contact) naar koeling (gesloten contact). De functie moet via de afstandsbediening van de warmtepomp worden ingeschakeld en ingesteld.
